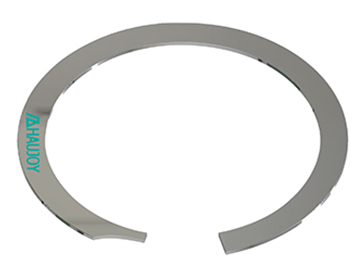

RH-AL輕型擋圈（
英制 ）
- 圖片 零件編號 安裝孔徑 擋圈外徑 擋圈寬度 擋圈厚度 溝槽槽徑 溝槽槽寬 溝槽屈服強度 擋圈剪切強度
-
RH025-AL 0.25 0.264 0.02 0.012 0.262 0.015 106 481 - RH031-AL 0.312 0.329 0.025 0.015 0.326 0.018 154 750
- RH037-AL 0.375 0.398 0.03 0.015 0.395 0.018 265 901
- RH043-AL 0.437 0.466 0.03 0.015 0.463 0.018 402 1050
- RH050-AL 0.5 0.531 0.045 0.018 0.528 0.022 500 1300
- RH056-AL 0.562 0.593 0.045 0.018 0.59 0.022 560 1460
- RH062-AL 0.625 0.656 0.045 0.018 0.653 0.022 620 1630
- RH068-AL 0.687 0.719 0.045 0.018 0.715 0.022 680 1790
- RH075-AL 0.75 0.783 0.045 0.018 0.779 0.022 800 1950
- RH081-AL 0.812 0.826 0.065 0.021 0.854 0.026 1210 2460
- RH087-AL 0.875 0.926 0.065 0.021 0.917 0.026 1300 2660
- RH093-AL 0.937 0.989 0.065 0.021 0.979 0.026 1390 2840
-
零件編號
RH025-AL
-
圖片
-
安裝孔徑
0.25
-
擋圈外徑
0.264 (N)
-
擋圈寬度
0.02
-
擋圈厚度
0.012
-
溝槽槽徑
0.262
-
溝槽槽寬
0.015
-
溝槽屈服強度
106
-
擋圈剪切強度
481
-
零件編號
RH031-AL
-
圖片
-
安裝孔徑
0.312
-
擋圈外徑
0.329 (N)
-
擋圈寬度
0.025
-
擋圈厚度
0.015
-
溝槽槽徑
0.326
-
溝槽槽寬
0.018
-
溝槽屈服強度
154
-
擋圈剪切強度
750
-
零件編號
RH037-AL
-
圖片
-
安裝孔徑
0.375
-
擋圈外徑
0.398 (N)
-
擋圈寬度
0.03
-
擋圈厚度
0.015
-
溝槽槽徑
0.395
-
溝槽槽寬
0.018
-
溝槽屈服強度
265
-
擋圈剪切強度
901
-
零件編號
RH043-AL
-
圖片
-
安裝孔徑
0.437
-
擋圈外徑
0.466 (N)
-
擋圈寬度
0.03
-
擋圈厚度
0.015
-
溝槽槽徑
0.463
-
溝槽槽寬
0.018
-
溝槽屈服強度
402
-
擋圈剪切強度
1050
-
零件編號
RH050-AL
-
圖片
-
安裝孔徑
0.5
-
擋圈外徑
0.531 (N)
-
擋圈寬度
0.045
-
擋圈厚度
0.018
-
溝槽槽徑
0.528
-
溝槽槽寬
0.022
-
溝槽屈服強度
500
-
擋圈剪切強度
1300
-
零件編號
RH056-AL
-
圖片
-
安裝孔徑
0.562
-
擋圈外徑
0.593 (N)
-
擋圈寬度
0.045
-
擋圈厚度
0.018
-
溝槽槽徑
0.59
-
溝槽槽寬
0.022
-
溝槽屈服強度
560
-
擋圈剪切強度
1460
-
零件編號
RH062-AL
-
圖片
-
安裝孔徑
0.625
-
擋圈外徑
0.656 (N)
-
擋圈寬度
0.045
-
擋圈厚度
0.018
-
溝槽槽徑
0.653
-
溝槽槽寬
0.022
-
溝槽屈服強度
620
-
擋圈剪切強度
1630
-
零件編號
RH068-AL
-
圖片
-
安裝孔徑
0.687
-
擋圈外徑
0.719 (N)
-
擋圈寬度
0.045
-
擋圈厚度
0.018
-
溝槽槽徑
0.715
-
溝槽槽寬
0.022
-
溝槽屈服強度
680
-
擋圈剪切強度
1790
-
零件編號
RH075-AL
-
圖片
-
安裝孔徑
0.75
-
擋圈外徑
0.783 (N)
-
擋圈寬度
0.045
-
擋圈厚度
0.018
-
溝槽槽徑
0.779
-
溝槽槽寬
0.022
-
溝槽屈服強度
800
-
擋圈剪切強度
1950
-
零件編號
RH081-AL
-
圖片
-
安裝孔徑
0.812
-
擋圈外徑
0.826 (N)
-
擋圈寬度
0.065
-
擋圈厚度
0.021
-
溝槽槽徑
0.854
-
溝槽槽寬
0.026
-
溝槽屈服強度
1210
-
擋圈剪切強度
2460
-
零件編號
RH087-AL
-
圖片
-
安裝孔徑
0.875
-
擋圈外徑
0.926 (N)
-
擋圈寬度
0.065
-
擋圈厚度
0.021
-
溝槽槽徑
0.917
-
溝槽槽寬
0.026
-
溝槽屈服強度
1300
-
擋圈剪切強度
2660
-
零件編號
RH093-AL
-
圖片
-
安裝孔徑
0.937
-
擋圈外徑
0.989 (N)
-
擋圈寬度
0.065
-
擋圈厚度
0.021
-
溝槽槽徑
0.979
-
溝槽槽寬
0.026
-
溝槽屈服強度
1390
-
擋圈剪切強度
2840
